ChemDraw로 TLC Spot 위치 편집하기

이 글에서는 ChemDraw로 그려놓은 TLC의 spot을 다양한 방법으로 위치를 편집하는 방법에 대해서 알아보겠습니다.



Spot 이동하기

그려놓은 TLC의 Spot에 마우스를 클릭하여 위아래로 드래그하면 Spot을 이동시킬 수 있습니다. 이동할 때 Rf값도 표시 됩니다.

Spot 복사하기

그려놓은 TLC의 Spot에 마우스를 클릭하고 Ctrl키를 누른채 위아래로 드래스하면 새로운 Spot이 복사되어 이동합니다.



Spot 지우기 1

그려놓은 TLC의 Spot에 마우스를 올리고 Del 키를 누르면 spot이 삭제 됩니다.



Spot 지우기 2

오른쪽 Main Toolbar의 Eraser를 선택하고 TLC의 Spot을 클릭하면 삭제 됩니다.



Spot의 Rf 값 표시하기

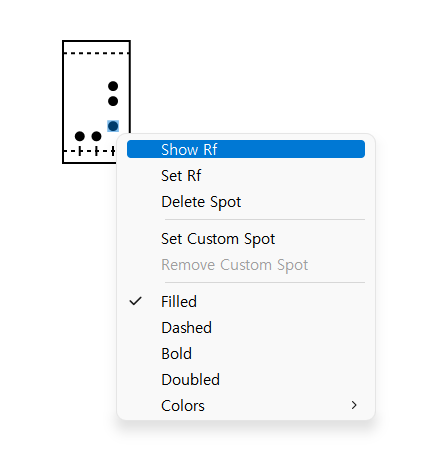

1. Spot에 마우스를 올리고 오른쪽 단추를 클릭합니다.

2. Show Rf를 클릭하면 Rf값이 표시됩니다.

Spot의 Rf 값 설정하여 이동시키기

1. 이동시키고자 하는 Spot에 마우스를 올려 오른쪽 단추를 클릭합니다.

2. Set Rf를 눌러, 원하는 Rf 값을 입력하고 OK를 클릭합니다.

3. 아래와 같이 spot이 Rf=0.7로 이동합니다.
