ChemDraw 활용법 - Orbital 그리는 법 (s, p, d)

ChemDraw로 화학구조에서 일어나는 공유결합 ChemDraw를 이용해서 orbital(s-, p-, d-)을 그리는 법을 알아봅시다.

s-ortibal 그리기

1. 아래 그림처럼 Main Toolbar에서 Orbital tool을 누른 채, 드래그하여 s-orbital을 선택합니다.

2. 삽입하고자 하는 원자를 클릭하면 s-obital이 원자 가운데에 생성됩니다.

sigma-orbital 그리기

1. 아래 그림처럼 Main Toolbar에서 Orbital tool을 누른 채, 드래그 하여 sigma-orbital을 선택합니다.



2. 삽입하고자 하는 원자를 클릭하면 sigma-orbital이 원자 가운데에 생성됩니다.

마우스를 떼지 않고 드래그하면 원하는 방향으로 sigma-orbital을 그릴 수 있습니다.

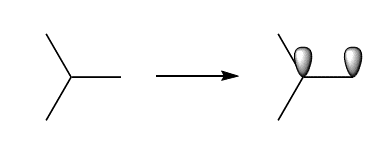

Single Lobe Orbital 그리기

1. 아래 그림처럼 Main Toolbar에서 Orbital tool을 누른 채, 드래그 하여 single lobe orbital을 선택합니다.



2. 삽입하고자 하는 원자를 클릭하면 Single Lobe Orbital의 좁은 부분이 원자에 위치하도록 생성됩니다.

마우스를 떼지 않고 드래그하면 원하는 방향으로 single lobe orbital을 그릴 수 있습니다.

p-orbital 그리기

1. 아래 그림처럼 Main Toolbar에서 Orbital tool을 누른 채, 드래그 하여 p-orbital을 선택합니다.



2. 삽입하고자 하는 원자를 클릭하면 p-orbital이 원자 가운데에 생성됩니다.

마우스를 떼지 않고 드래그하면 원하는 방향으로 p-orbital을 그릴 수 있습니다.

Hybrid-Orbital 그리기

1. 아래 그림처럼 Main Toolbar에서 Orbital tool을 누른 채, 드래그 하여 hybrid-orbital을 선택합니다.



2. 삽입하고자 하는 원자를 클릭하면 hybrid-orbital이 원자 가운데에 생성됩니다.

마우스를 떼지 않고 드래그하면 원하는 방향으로 hybrid-orbital을 그릴 수 있습니다.

d-orbital 그리기

1. 아래 그림처럼 Main Toolbar에서 Orbital tool을 누른 채, 드래그 하여 d-orbital을 선택합니다.



2. 삽입하고자 하는 원자를 클릭하면 d-orbital이 원자 가운데에 생성됩니다.

마우스를 떼지 않고 드래그하면 원하는 방향으로 d-orbital을 그릴 수 있습니다.
