캠드로우(ChemDraw) 활용법-표(Table) 그리기

Chemdraw를 이용해서 표를 만들 수 있다는 것을 아는가? 사실 논문이나 발표자료를 작성할 때, 우리는 주로 파워포인트나 워드로 표를 만든다. 그런데 ChemDraw를 이용하면, 합성하는 물질이 여러 개인 경우 Scheme에 표를 넣어서, 직관적으로 Figure를 만들 수 있다. 이 글에서는 ChemDraw를 이용해서 표를 그리는 방법을 소개하겠다. ChemDraw에는 크게 Table Tool을 이용하는 방법과, Text Tool을 이용해서 표를 만들 수 있다.

Table Tool을 이용하여 표 그리는 방법

표 만들고 크기 조절하기

1. 왼쪽에 있는 Main Toolbar에서 Table Tool 아이콘을 클릭한다.
2. 문서 창을 클릭하면, Insert Table 창이 뜨는데 열 2, 행 2로 설정되어 있다. 자신이 원하는 행과 열을 입력하고 OK를 누르면 Table이 문서 창에 나타난다.
3. 표 크기를 조절하려면, 마우스 커서를 표의 선 위에 가져가서 드래그하면 원하는 크기로 표의 사이즈를 자유롭게 조절할 수 있다. 꼭짓점에 커서를 가져가면 가로 세로 모두 조절이 가능하고, 커서를 선 위에 가져가면 가로와 세로 따로 조절할 수 있다.

선 설정하기

1. Table Tool을 선택하고, 앞서 만든 표의 선 상에서 마우스 오른쪽 단추를 누른다.
2. 팝업창에서 Borders를 누르면 Table Borders 대화창이 뜬다.
3. Setting 아래에 있는 진하기 옵션 중, 자신이 원하는 진하기를 선택한다.
4. Style 아래에 있는 옵션을 이용하면 표의 스타일(점선, 실선), 색깔, 선 굵기를 설정할 수 있다.
5. 원하는 설정이 끝났으면 OK를 누른다.

표 안의 내용에 맞게 표 크기 맞추기

1.  Table Tool을 선택하고, 앞서 만든 표의 선 위에서 마우스 오른쪽 단추를 누른다.
2. 팝업창에서 Borders를 누르면 Table Borders 대화창이 뜬다.
3. Size To Fit Contents를 클릭하면, 셀이 내용의 크기에 맞게 자동으로 조절된다.

셀 추가 및 제거

1. 행을 추가하기 원한다면 표의 가장 왼쪽 부분 선, 열을 추가하기 원한다면 표의 가장 위쪽 부분의 선에 마우스를 가져간다.
2. 마우스 오른쪽 단추를 누르면, 팝업창이 뜨는데, 상, 하, 좌, 우 어디에 행과 열을 넣을지 결정하면 된다.

Text Tool 이용하여 표 만들기

표 생성하기

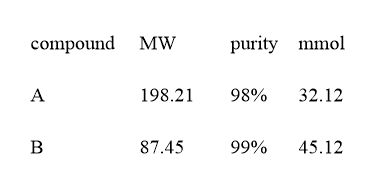

Text Tool을 이용하면 아래 그림처럼 선이 없는 표를 만들 수도 있다. 선이 없어서 더욱 깔끔하고 간결하게 표를 만들 수 있는 장점이 있다.

Text Tool을 이용해서 만든 Table

1. Main Toolbar의 Text Tool를 누른 후, 표 안에 글자를 입력하고자 하는 곳을 클릭한다.
2. 첫 번째 열이라고 생각하고 원하는 글자를 입력한다.
3. Tab키를 한번 누르면 다음 칸으로 넘어간다.
4. 두 번째 열이라고 생각하고 원하는 글자를 입력한다. Tab키를 누르면 다음 열을 생성해서 글자를 입력할 수 있다.
5. Tab키를 두 번 연속해서 누르면, 첫 번째 열의 두 번째 행으로 이동한다. 원하는 글자를 입력한다.
6. 이렇게 행과 열을 Tab키로 입력할 수 있다.

열이나 행 사이의 간격을 한 포인트씩 변경하기

1. 옮기고자 하는 캡션을 선택한다.
2. 키보드에 있는 방향키를 이용하여 상하좌우로 움직이면서 한 포인트씩 이동시킨다.

열이나 행 사이의 간격을 마우스로 변경하기

1. 옮기고자 하는 행이나 열을 마우스 드래그를 이용하여 선택한다.
2. Shift 키를 누른 상태에서 선택한 캡션을 좌우, 또는 상하로 이동한다. 그러면 X축, Y축을 따라서 캡션이 이동한다.

새로운 행을 추가하고 내용 입력하기

1. 마우스 드래그를 이용해서 행을 선택한다.
2. Shift 키를 누른 상태에서 선택한 행을 드래그한다.
3. Shift 열 정렬을 유지하기 위해 이동을 Y축으로만 움직인다.
4. 생성한 공간의 위쪽이나 아래 행에서 첫 번째 캡션을 선택한다.
5. Ctrl+Shift키를 누른 상태에서 마우스 드래그하여 빈 공간에 배치시키면 새로운 행이 추가된다.
6. 새로 삽입된 캡션을 Text tool을 이용해서 글자를 입력한다.
7. Tab키를 누르면 다음 열로 넘어간다.



Scheme에 표를 넣고 싶다면, 파워포인트나 워드를 사용하지 말고, ChemDraw로 바로 표를 그려서 넣는 것을 적극 추천한다.
